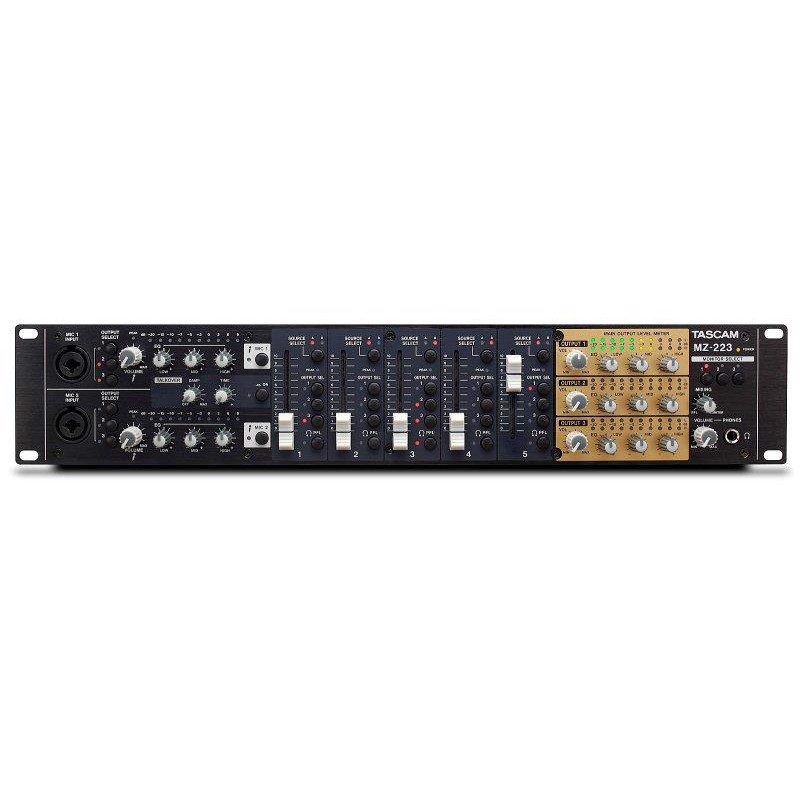

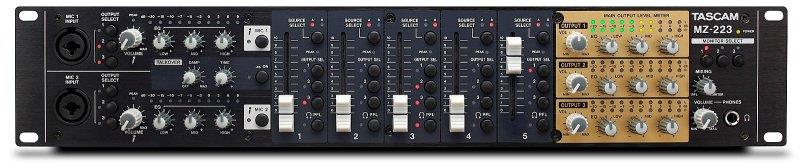

Tascam MZ-223 Installationsmixer
MZ-223 er en 2 unit rackmonteret mixer designet til faste installationer i butikker, offentlige faciliteter, restauranter, barer, forlystelsesparker eller hoteller.
Den kan bruges til at sende baggrundsmusik og meddelelser fra en række forskellige kilder til tre forskellige rum eller zoner.
Hver af de 7 indgangskanaler kan dirigeres til en eller alle de tre udgangs zoner.
Mixeren har 5 stereoindgangskanaler til line- signaler fra analoge afspilningskilder som medieafspillere, tunere mv.
2 kanaler kan skiftes til phono for at forbinde record-afspillere (pladespillere).
Hver kanal har sin egen gain kontrol, top LED og volumen fader.
2 ekstra mikrofonindgangskanaler - med gain kontrol, LED-niveaumålere og 3-bånds equalizer - er tilgængelige til meddelelser, taleforstærkning, karaoke eller andre anvendelser med dynamiske mikrofoner.
Når den bruges til annonceringer, kan den indbyggede Talkover-funktion automatisk sænke volumenet af baggrundsmusik i forhold til mikrofon volumen.
Hver af de 3 zone hovedudgange er udstyret med niveau kontrol, LED niveau måler og en 3-band equalizer.
Der er også en uafhængig overvågningsudgang til kontrolrummet og en hovedtelefonudgang med niveaukontrol, som kan bruges til forudgående overvågning af udvalgte indgangskanaler og en hvilken som helst zoneudgang.
Rackmount mixer that enables routing input channels to multiple outputs as desired
Five stereo input channels for line signals (two switchable to phono) with gain controls, peak LEDs, and faders
Two additional mic input channels with level controls, LED level meters and 3-band equalizers
Mic and line inputs can be mixed for output
Talkover function automatically lowers background music volume according to mic volume
Three zone main outputs with level controls, LED level meters and 3-band equalizers
Monitoring output, independent from main outputs
Headphones output with level control can be used for pre-fader monitoring of selected input channels and the main output
2U rackmount size

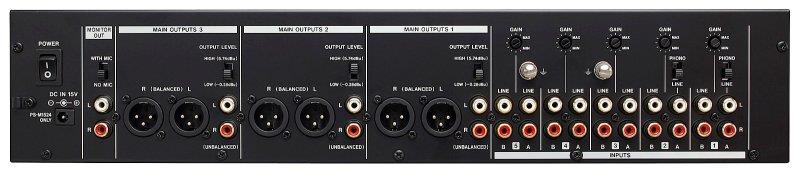

Audio inputs
Microphone inputs 1–2 Balanced: XLR-3-31 (1: GND, 2: HOT, 3: COLD)
Unbalanced: 6.3-mm TRS jacks (Tip: HOT, Ring: COLD, Sleeve: GND)
Input impedance 33 kΩ
Nominal input level –65 dBu (VOLUME knob at MAX)
Unbalanced: –30 dBu (VOLUME knob at MIN)
Line inputs (unbalanced) RCA pin jacks
Nominal input level –10 dBV
Maximum input level 10 dBV
Input impedance 22 kΩ
Audio outputs
Main outputs (unbalanced) RCA pin jacks
Nominal output level –10 dBV
Maximum output level 6 dBV
Output impedance 200 Ω
Main outputs (balanced) XLR-3-32 (1: GND, 2: HOT, 3: COLD)
Nominal output level 4 dBu
Maximum output level 24 dBu
Output impedance 200 Ω
Monitor outputs RCA pin jacks
Nominal output level –16 dBV
Maximum output level 0 dBV
Output impedance 200 Ω
Headphones output 6.3-mm stereo jack
Maximum output power 50 mW + 50 mW (into 32 Ω load)
Audio performance
Frequency response 20 Hz – 20 kHz
Distortion ≤0.03%
Crosstalk 65 dB
Power supply and other specifications
Power supply Dedicated AC adapter (PS-M1524)
Input voltage AC 100–240 V, 50/60 Hz
Output voltage DC 15 V
Output current 2.4 A
Power consumption 35 W
Overall dimensions (width × height × depth) 482 mm × 88 mm × 93 mm
Weight 2.5 kg
Permissible operating temperature 5–35 °C
