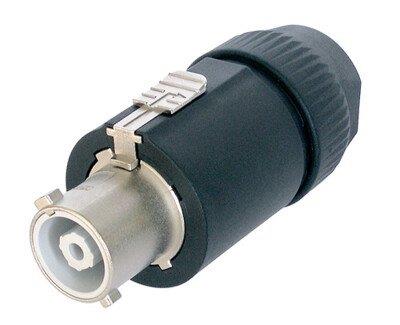

PowerCON kabelstik 32 Amp
PowerCON 32 A kabelstik
32 A powerCON er et ekstremt robust og pålideligt låsekabelstik til enfaset AC-apparater med høj strømkapacitet (32 A nominel). Det er udtænkt som et ikke-standardiseret 3-polet tilslutningssystem uden afbrydelseskapacitet, der opfylder behovene i højspændingsdistributionssystemer og forsyninger til professionelt lyd- og belysningsudstyr og installationer.
Stikkene består af kontakter til fase-, neutral- og beskyttende jordledere, der er klassificeret til strømme op til 32 A og spændinger op til 250 V.
250 V AC, 32 A enfaset (til omgivelsestemperaturer op til 35°C)
Forudgående kontakt til beskyttelsesjord
Hurtigt og nemt låsesystem for at forhindre utilsigtet frakobling
Kabeldiameter: 8 - 20 mm
Kabelføring med skrueterminaler til ledninger 2,5 til 6,0 mm² (AWG 14 - 10)
Fremragende kabelhåndtering og -beskyttelse
Ekstremt robust og pålidelig
VDE-, UL-, cUL- og JET-godkendt
IEC 62368-1-kompatibel op til 4000 W
Product
Title NAC3FC-HC
Connection Type powerCON
Gender female
Electrical
Contact resistance <= 3 mOhm
Dielectric strength 4 kVdc / 2.8 kVac
Insulation resistance > 10 GOhm (initial)
Rated current per contact 32 A (30A for cUL)
Rating Europe EN 61984: 32 A 250 V AC
Rating USA UL 1977: 32 A 250 V AC
Mechanical
Cable O.D. 8 - 20 mm
Lifetime > 1000 mating cycles
Wiresize 2.5 - 6 mm²
Wiresize 14 - 10 AWG
Wiring screw terminals
Locking device Quick Lock
Material
Contact plating 4 µm Ag
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 25 % GR)
Locking element Zinc diecast (ZnAl4Cu1)
Shell Polyamide (PA 6 30 % GR)
Strain relief Polyacetal (POM)
Environmental
Flammability UL 94 V-0
Protection class IP 20 (mated)
Safety Requirements EN/IEC 61984
Solderability Complies with IEC 68-2-20
Temperature range -25 °C to +70 °C
