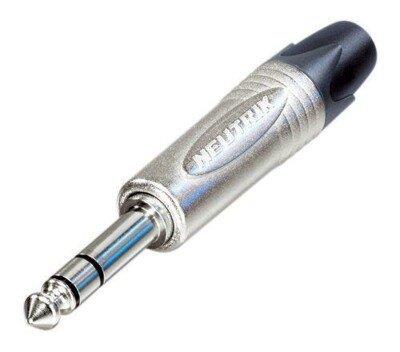

NP3X Jackstik stereo, slim version
3-polet 1/4" professionelt telefonstik, nikkelkontakter, nikkelskal
Den kraftige professionelle telefonstikserie forbedrer designet af den eksisterende C-serie ved at tilbyde det tyndeste tilgængelige A-gauge 1/4" stik med unik Neutrik chuck-type trækaflastning på markedet. Den slanke skal med en bredde på 14,5 mm opfylder de nyeste krav til jackfelter med den højeste tæthed (15,88 mm jackafstand).
Den præcist bearbejdede spidskontakt i ét stykke uden nitter gør den unik og forhindrer, at spidsen hænger fast i en stikkontakt eller knækker af.
Plug X-serien fungerer som alle anvendelser såsom guitarapplikationer, lydkabler, slanger, højttalere, forstærkere og mixerpulte.
Title NP3X
Electrical
Contact resistance depends on mating connector mΩ
Dielectric strength 1 kVdc
Insulation resistance > 2 GΩ (initial)
Rated current per contact depends on mating connector A
Rated voltage < 50 V
Mechanical
Cable O.D. 4 - 7 mm
Lifetime > 1000 mating cycles
Wiresize 1 mm²
Wiresize 18 AWG
Wiring Solder contacts
Material
Bushing Polyacetal (POM) + PU
Contact plating 2 µm Ni (Su)
Contacts Brass (CuZn39Pb3)
Insert Polyamide (PA 6.6 30 % GR)
Shell Zinc diecast (ZnAl4Cu1)
Shell plating Nickel
Strain relief Polyacetal (POM)
Environmental
Standard compliance IEC 60603-11 / EIA RS-453
Solderability Complies with IEC 68-2-20
Temperature range -20 °C to +65 °C
