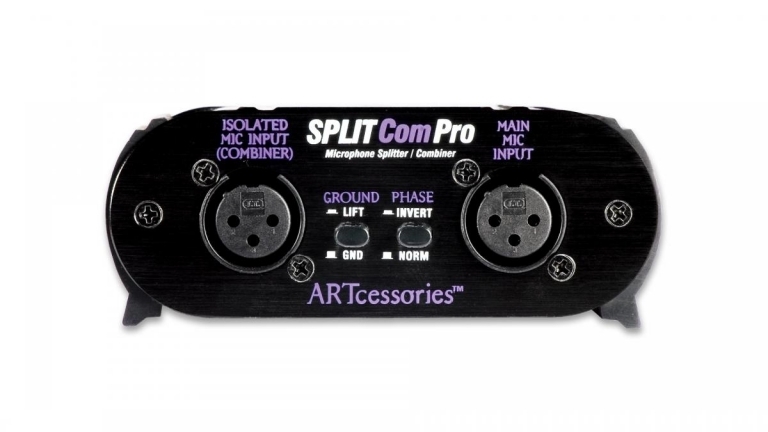

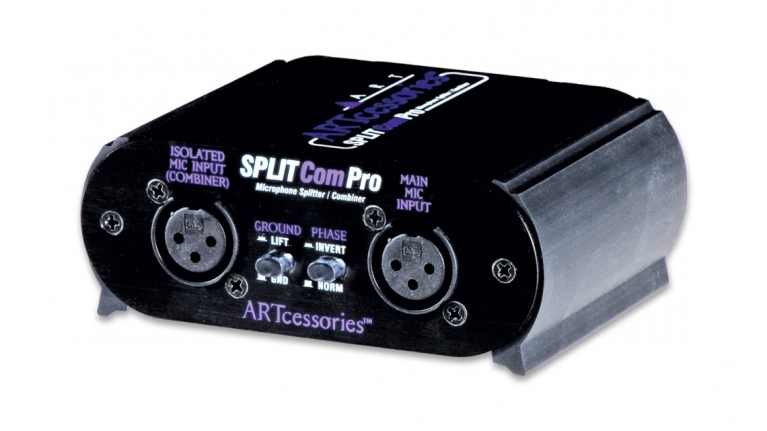

ART SPLITCOMPRO 2-vejs spillter og combiner
SPLITCom Pro kan splitte eller kombinere balancerede lavimpedans mikrofonsignaler.
Splitter:
SPLITCom Pro tilbyder et direkte-koblet output og et isoleret output
fra en enkelt mikrofon. Applikationer inkluderer at sende det direkte
output til hoved- eller FOH-mixeren og det andet isolerede output til
en monitor, eller optagelses-mixer. Hovedmikrofon-output'et
transporterer phantom-power fra hoved-mixeren til
hovedmikrofon-input'et til brug med kondensatormikrofoner.
Phantom-power blokkeres fra det isolerede mikrofon-output.
Kombinator:
SPLITCom Pro tilbyder et output fra to mikrofon-input. PHASE-switch'en
kan bruges til at omvende den relative phase fra det isolerede
mikrofon-input. Applikationer inkluderer dual-micing til trommer, kor
og instrumentforstærkere. Phantom-power løber igennem hvert output til
deres respektive input, (MAIN til MAIN, ISOLETED til ISOLATED),
phantom-power blokkeres fra at løbe mellem MAIN og ISOLATED
signalvejene. Kun lyden løber mellem MAIN og ISOLATED signalvejene.
Low Distortion with Wide Frequency Response
Two Functions In One Box - Combines and/or Splits
Phase Invert Switch For Subtractive Combining
Galvanic Isolation To Block Phantom Power Between Channels
Ground Lift Switch To Reduce Noise Due To Ground Loops
Frequency Response: 20Hz to 150kHz +/- 0.2 @ 0dBu
Total Harmonic Distortion: <0.0007% from 20Hz to 20kHz at 0dBu input
Typical Driving Source Distortion: 150 O
Phase Shift: <10 degrees @ 20 to 150kHz (reference 1kHz)
Typical Output Load Impedance: 1k O
Dimensions: 1.85" H x 4.6" W x 3.5" D (47mm x 117mm x 89mm
Weight: 0.75 lbs (0.32 kg)
Notes:
All of the measurements made from the ISOLATED MIC OUTPUT with PHASE
switch out (NORM) and a 150 O balanced source feeding the MAIN MIC
INPUT and a 1k O load connected to the ISOLATED MIC OUTPUT to simulate
a typical "real world" microphone and mic preamplifier. 0dBu = 0.775VRMS
